天线是无线通信系统中不可或缺的组成部分，其性能直接影响通信距离、信号质量和系统稳定性。意法半导体（STMicroelectronics）发布的《AN4190应用笔记：天线选择指南》为工程师提供了天线选型的系统化指导。本文将基于该应用笔记，解析天线选择的关键考量因素，帮助读者快速掌握天线选型的核心要点。
一、天线的主要类型与特性
有线通信依赖于电缆，而无线通信则依靠天线辐射和接收电磁波。在天线选择中，常见类型包括：
- PCB天线：直接蚀刻在电路板上，成本低、体积小，适合集成度高的设计，但增益和效率相对有限。
- 芯片天线：以贴片形式存在，尺寸极小，便于SMT生产，性能优于同尺寸PCB天线，但成本略高。
- 外置天线：如鞭状天线、棒状天线，通过连接器与主板相连，增益高、方向性好，但占用空间大，增加BOM成本。
- 陶瓷天线：基于陶瓷材料，尺寸小、性能稳定，适合GPS、蓝牙等高频应用场景。
二、天线选择的核心参数
《AN4190》强调，天线选择需综合评估以下参量：
- 工作频率：天线必须匹配目标频段（如2.4 GHz、868 MHz、433 MHz等），其尺寸与波长直接相关。
- 阻抗匹配：通常要求50 Ω阻抗，需结合匹配网络优化，以降低回波损耗，提高传输效率。
- 增益：表征天线定向辐射能力，高增益天线可延长通信距离，但可能牺牲覆盖角度。
- 效率：辐射功率与输入功率之比，效率低会导致能量浪费和发热。

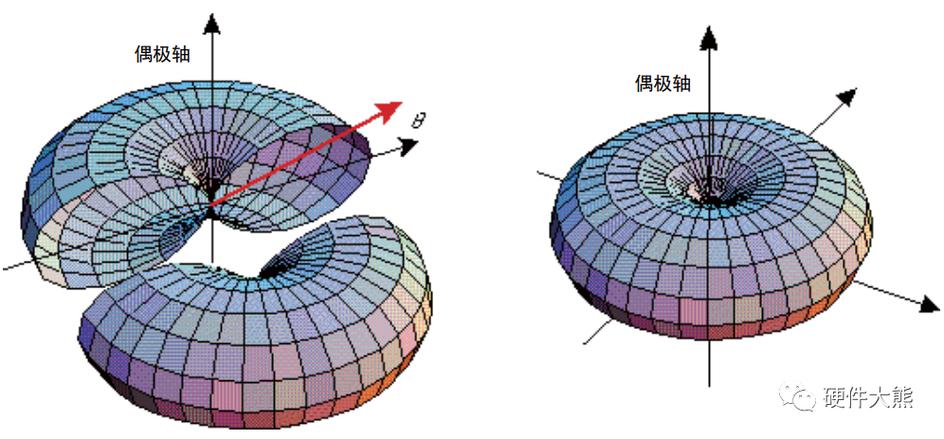

- 方向图：全向天线覆盖均匀，定向天线距离更远，需根据应用场景选择。
- 尺寸与安装：受限于产品外形和PCB空间，天线布局需远离金属和噪声源。
- 成本：平衡性能与成本，避免过度设计。
三、天线选择的设计流程
《AN4190》建议遵循以下步骤实现天线选型与集成：
- 明确需求：确定频段protocol（如BLE、Wi-Fi、LoRa等）、通信距离、数据速率、环境条件。
- 初步选型：依据受控尺寸和成本选定天线类型。
- 仿真与匹配：使用EDA工具进行天线仿真，设计π型或L型匹配网络。
- 原型测试：借助矢量网络分析仪（VNA）测量S11参数和阻抗，优化匹配。
- 整机验证：在实际产品中测试辐射功率、接收灵敏度和通信距离。
四、常见误区与注意事项
《AN4190》提醒工程师避免以下问题：
- 忽视接地层设计：接地平面大小影响天线性能，需足够大面积。
- 匹配网络拘泥于理论值：实际装配后需重新调试。
- 混用不同频段天线：可能导致失谐，需专业调校。
- 忽略环境因素：外壳材料、人体、金属物体邻近效应会改变天线特性。
五、典型应用选型建议
根据AN4190的指导，不同场景推荐如下：
- 蓝牙耳机/智能手表：优先选用芯片天线或陶瓷天线，尺寸小。
- 物联网节点：高性价比PCB天线或外置单频天线，可靠传输。
- 远距离通信网关：外置高增益全向与定向结合，保证覆盖。
- 汽车TBox：温宽性能出色的外置天线/复合天线，满足链路预算。
###
天线选型没有“一刀切”的方案，必须结合性能、尺寸、成本进行系统权衡。意法半导体《AN4190应用笔记：天线选择指南》为工程师提供了从天线的类型识别到具体参数匹配的详尽方法论。充分理解这些天线核心基础，并在产品实践中反复优化匹配网络，才能最大限度发挥射频芯片的应用设计器件效能，成就稳健的无线连接。
